Máquinas simples



Palanca

Poleas

Engranajes



El hombre desde la antigüedad diseño y construyo máquinas para facilitar su trabajo, estas máquinas fueron remplazando los trabajos pesados como levantar objetos de gran tamaño y masa.

Primero utilizó una rama de árbol gruesa y una piedra y construyo una palanca que la uso para mover piedras y construir casas, pirámides, tumbas, puentes, etc.. después perfecciono la palanca y le agrega la rueda, la cuerda, una polea otros mecanismos transformando la palanca en grúa.

Pero la palanca también se uso como juegos infantiles y se crea el balancín donde juegan y se mueven dos niños, a pesar de que sus masas son distintas, logran moverse hacia arriba y abajo. Esto ocurre porque el balancín actúa como una máquina simple que equipara las fuerzas de los niños.







Palancas

Una palanca está formada por una barra que se mueve sobre un punto de apoyo o fulcro.

Punto de apoyo o fulcro: Punto alrededor del cual puede girar la palanca.

Esfuerzo: Fuerza ejercida para levantar la carga.


Sobre la palanca actúan dos fuerzas: el esfuerzo Y el peso de la carga.
Cuando el punto de apoyo está en el centro de la Palanca, el esfuerzo que se aplica en uno de los extremes de la barra debe ser igual al peso de la carga para lograr el equilibrio.
La distancia comprendida entre el punto de apoyo y el lugar donde se aplica el esfuerzo, se llama brazo de fuerza motriz.
La distancia comprendida entre el punto de apoyo y el lugar donde se ubica la carga, se llama brazo de resistencia.


Tipos de palancas:
Las palancas se pueden clasificar en tres clases:

Palancas de primera clase: Son aquellas en las que el punto de apoyo se encuentra entre el lugar donde se aplica el esfuerzo y donde está la carga.

Haz click debajo de la flecha

Los alicates son palancas combinadas (una pareja de palancas unidas en el punto de apoyo). La carga es la resistencia que el objeto opone al cierre de la herramienta.

Las tijeras son palancas combinadas de primera clase. Realizan una fuerte acción de corte cerca del punto de apoyo. La carga es la resistencia del material a la acción de corte de las hojas de la tijera.

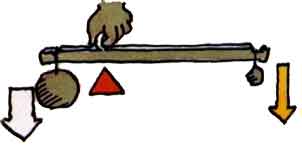

Romana

El punto de apoyo no está en el centro, y el peso se desplaza por la barra hasta que equilibra el objeto que debe ser pesado.

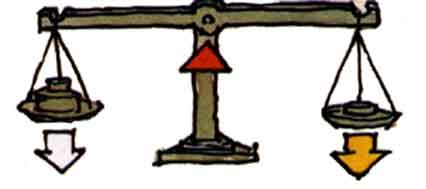

Balanza

El objeto que se pesa es la cerga, y los contrapesos realizan la fuerza pa equilibrar el mecanismo. Ambos pesos son iguales y se encuentran a la misma distancia del punto de apoyo.



Otras palancas de primera clase

Palancas de segunda clase: Son aquellas donde el punto de apoyo está en el extremo y la carga se encuentra entre el lugar en que se aplica el esfuerzo y el punto de apoyo.













                      Haz click debajo de la flecha

Palancas de tercera clase: El punto de apoyo está en u extremo y el esfuerzo se aplica entre la carga y el punto de apoyo.

                     Haz click debajo de la mano

Poleas
Una polea es una rueda acanalada que gira en torno a un eje. Por el canal de la polea pasa una cuerda o cable.



Las poleas se clasifican en :

Poleas simples
Poleas viles
Poleas compuestas


Poleas simples:

Sólo con una cuerda y una rueda se puede arreglar el cambio de dirección. Se fija la rueda a un soporte y se pasa una cuerda por la rueda hasta alcanzar la carga. Al tirar desde el otro extremo de la cuerda, se puede elevar la carga hasta la altura en que se halla fija la polea. El propio peso del cuerpo de la persona que tira se constituye en una ayuda.
Una rueda utilizada de esta manera, se convierte en una polea, y el sistema de elevación que realiza es una simple guía.
Las poleas simples se usan en máquinas en las que se debe cambiar la dirección del movimiento, como por ejemplo un ascensor.
Aquí, el movimiento ascendente de la cabina debe estar conectado con el movimiento descendente de un contrapeso.
En una polea ideal, la fuerza que se aplica para tirar de la cuerda es igual al peso de la carga. En la práctica, la fuerza es siempre un poco mayor, ya que tiene que vencer la fuerza de fricción en la rueda de la polea y elevar la carga.
Por ello, la fricción induce la eficacia de todas las máquinas.

En la polea simple la carga que se desea mover representa el peso o la fuerza de gravedad. Este tipo de polea se utiliza para sacar agua de un pozo, o para levantar una carga en una grúa.

Una polea simple es una palanca de primera clase. Sirve únicamente para cambiar de dirección o el sentido de la fuerza, ya que es más fácil ejercer tirando la cuerda hacia abajo que hacia arriba.

 Haz click en la mano







Poleas móviles: Esta polea se une a la carga y no a la viga. Una polea móvil simple es una palanca de segunda clase que multiplica la fuerza ejercida. La carga es soportada en igual magnitud por ambos segmentos de cuerda esto hace que la fuerza que es necesario aplicar disminuya a la mitad. Sin embargo, se debe tirar la cuerda a una distancia mayor.

                 Haz click en la mano

Poleas Compuestas: Las poleas compuestas son aquellas donde se usan más de dos poleas en el sistema, y puede ser una fija y una móvil, o dos fijas y una móvil etc.,
Tirar una cuerda de arriba hacia abajo resulta más fácil que hacerlo desde bajo hacia arriba. Para cambiar la dirección del esfuerzo, a la polea móvil se agrega una polea fija, proporcionando una ventaja mecánica.
La ventaja mecánica es la disminución del esfuerzo.


                         Haz click en la mano

Esta ventaja mecánica la determinamos contando los segmentos de cuerda que llegan a las poleas móviles que soportan el esfuerzo.


La fuerza para levantar el cuerpo se va reduciendo proporcionalmente a la cantidad de segmentos de cuerda que soportan directamente la fuerza.

También podemos agregar a una polea otra polea fija o una o varias móviles para obtener una combinación de poleas que disminuya el esfuerzo.



Existen muchas combinaciones de poleas que se pueden usar, de acuerdo al trabajo que se deba realizar y la ventaja mecánica que se desea conseguir.



                        Haz click en la mano



Engranajes

Los engranajes son ruedas dentadas que sirven para transmitir movimiento, cambiar velocidad y la dirección de la rotación.
Estos lo hace al encajar directamente un engranaje en otro o bien a través de una cadena.


Si a un engranaje pequeño se le encaja uno grande, el resultado será disminución en la velocidad de giro del sistema.


Al conectar un engranaje pequeño a uno grande, se produce un aumento en la velocidad de giro del sistema.



Otros tipos de engranajes
